کانکتور یا اتصالدهندهٔ الکتریکی، یک قطعهٔ الکترو-مکانیکی است که برای اتصال دو یا چند رسانای الکتریکی به یکدیگر و ایجاد یک مدار الکتریکی بین آنها استفاده میشود . به عبارت سادهتر، کانکتورها مانند پلهایی هستند که بخشهای مختلف یک مدار یا دستگاه را به هم متصل میکنند و اجازه میدهند جریان الکتریکی، داده یا سیگنال از یک نقطه به نقطهٔ دیگر منتقل شود . این قطعات کوچک اما حیاتی، در قلب تمام تجهیزات الکترونیکی و برقی، از کامپیوترها و خودروها گرفته تا تلفنهای همراه، لوازم خانگی و ماشینآلات صنعتی، نقشی اساسی ایفا میکنند .
کانکتورها معمولاً از دو بخش اصلی تشکیل میشوند:

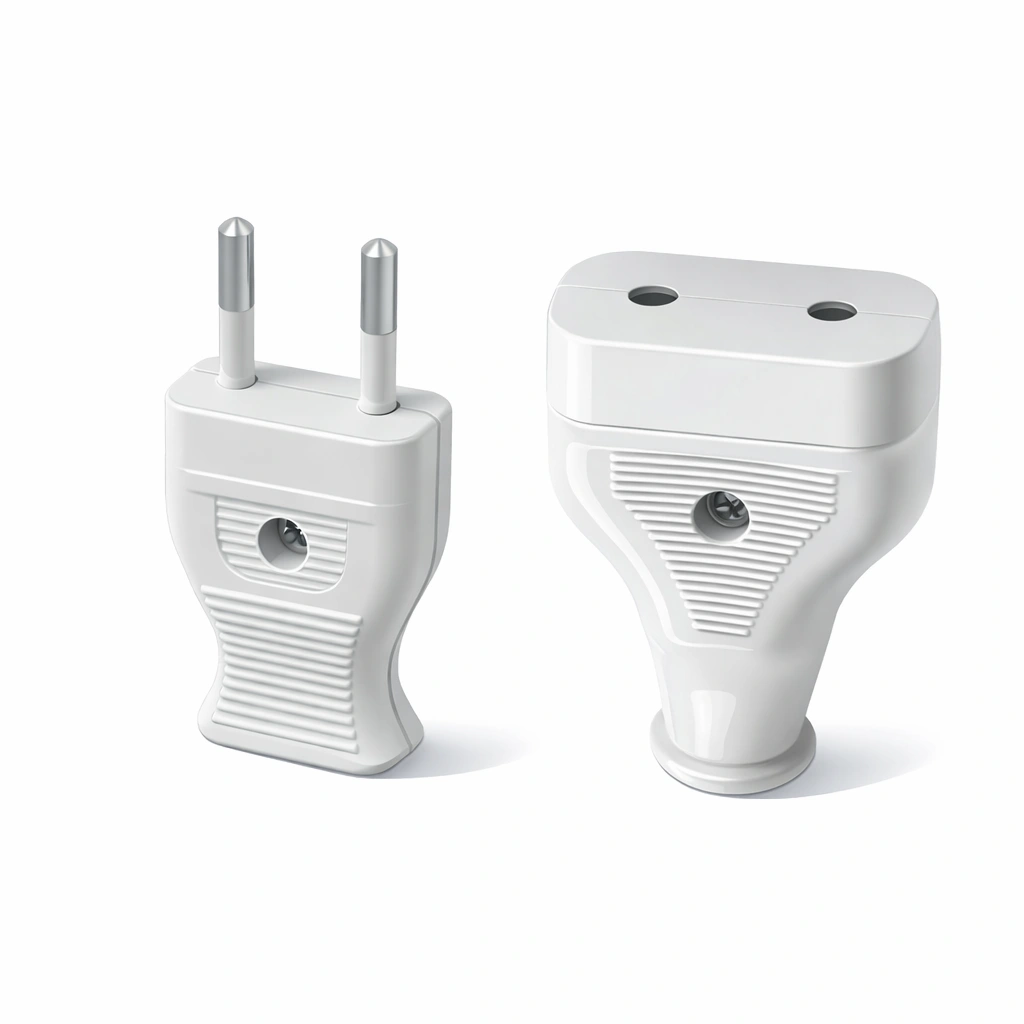

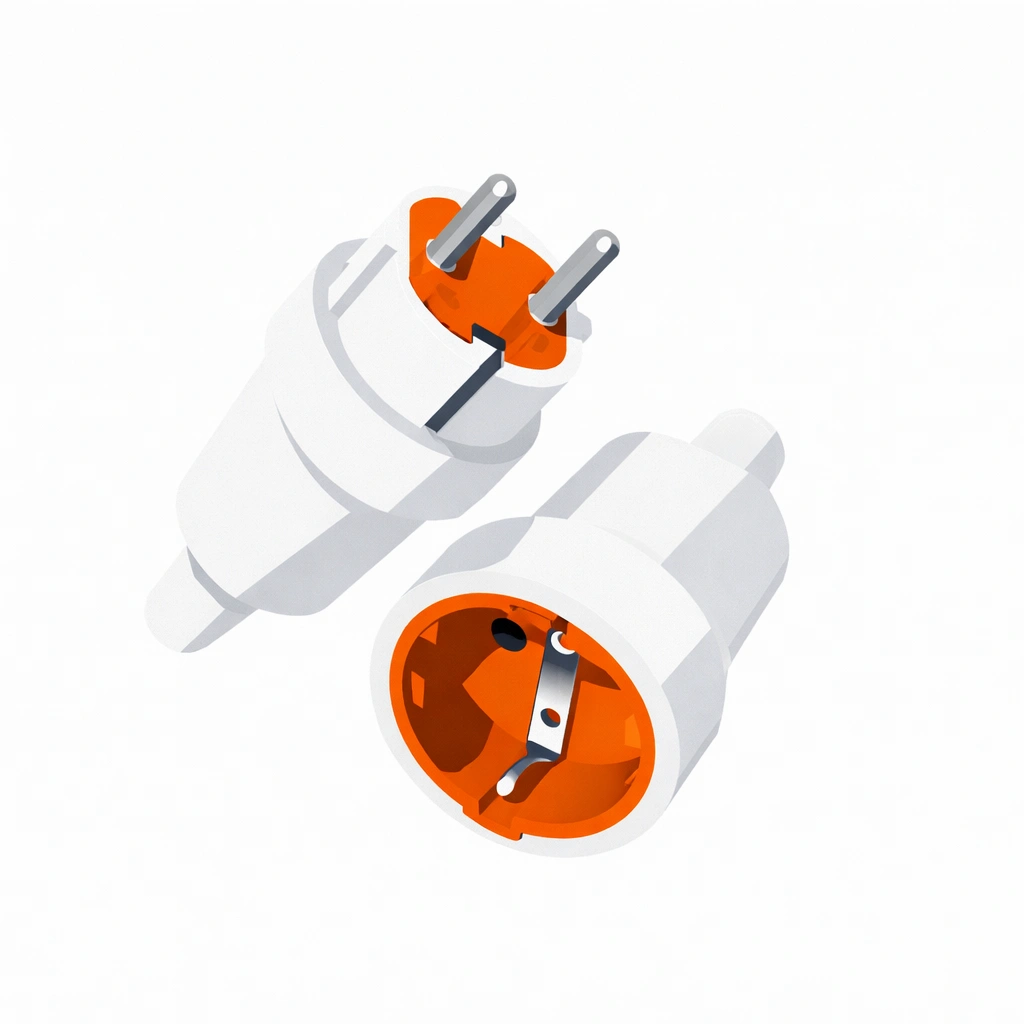

قسمت نر (Male / Plug / فیش): شامل پینها یا زائدههایی است که به داخل بخش دیگر وارد میشوند .
قسمت ماده (Female / Socket / سوکت): شامل حفرهها یا گیرندههایی است که پینهای بخش نر را میپذیرند .
درک تفاوت این دو بخش، اولین قدم برای انتخاب یک کانکتور مناسب است. اما این تازه شروع ماجراست، زیرا دنیای کانکتورها بسیار گسترده و متنوع است و هرکدام برای کاربرد خاصی طراحی و ساخته شدهاند.
دستهبندی کانکتورها؛ دنیایی از تنوع در اتصال
کانکتورها را از زوایای مختلفی میتوان دستهبندی کرد. شناخت این دستهبندیها به شما کمک میکند تا برای هر کاربرد، اتصالدهندهٔ دقیق و مناسبی را انتخاب کنید:
۱. بر اساس جنسیت (نری و مادگی)
این سادهترین و ابتداییترین دستهبندی است که همان «پدر و مادر» اتصالات است! جنسیت کانکتور مشخص میکند که کدام بخش پین دارد (نر) و کدام بخش پین را میپذیرد (ماده). برای برقراری اتصال، همیشه باید یک کانکتور نر به یک کانکتور ماده متصل شود.
۲. بر اساس کاربرد (صنعتی، ساختمانی، خانگی، مخابراتی و...)
این رایجترین روشی است که در بازار با آن مواجه میشوید و همان دستهبندی اصلی ما را تشکیل میدهد. در ادامه، به تفصیل به زیرمجموعههای اصلی در این حوزه میپردازیم.
۳. بر اساس نوع اتصال (پیچی، فشاری، فنری، سریع)
این دستهبندی به نحوهٔ اتصال فیزیکی سیم به کانکتور یا نحوهٔ اتصال دو کانکتور به هم اشاره دارد. به عنوان مثال، یک «اتصال پیچی» نیاز به پیچاندن دارد، در حالی که یک «اتصال سریع» با یک فشار ساده انجام میشود.
زیرمجموعههای اصلی و کلیدی کانکتورها
حال که با تعریف و دستهبندی کلی آشنا شدیم، بیایید نگاهی دقیقتر به مهمترین و رایجترین زیرمجموعههایی بیندازیم که در پروژههای مختلف با آنها سر و کار داریم:
۱. کانکتور سررشته (اتصال پیچی | Screw Terminal Connector)
این نوع، یکی از قدیمیترین و در عین حال پرکاربردترین روشهای اتصال است . در این روش، سیم لختشده درون یک محفظه قرار گرفته و با استفاده از یک پیچ، به بدنهٔ هادی (معمولاً از جنس برنج یا مس) فشار داده میشود. این اتصال، محکم و دائمی است و برای جریانهای بالا و کابلهای ضخیم بسیار مناسب است. از این کانکتورها در تابلوهای برق، جعبههای تقسیم و اتصالات ساختمانی بسیار استفاده میشود.
نکته اجرایی: برای سیمهای افشان، حتماً از وایرشو (سرسیم) استفاده کنید تا رشتههای سیم هنگام بستهشدن پیچ، از هم جدا نشوند و اتصالی مطمئن داشته باشید.
۲. کانکتور فنری و فشاری (Spring Clamp و Push-in Connector)
این نوع، نسل جدیدتر و سریعتر اتصالات هستند. بهجای پیچ، از یک فنر فولاد زنگنزن برای نگهداری سیم استفاده میشود . این کانکتورها به دو دسته تقسیم میشوند:
فنری (Spring Clamp): سیم را با یک اهرم یا بهصورت مستقیم درون محفظه قرار داده و فنر آن را محکم میکند.
فشاری (Push-in): سیم بهسادگی تا انتها به داخل کانکتور فشار داده میشود و یک تیغهٔ فنری آن را قفل میکند. این روش سرعت نصب را تا ۷۰٪ افزایش میدهد و در پروژههای بزرگ ساختمانی بسیار محبوب است.
مزیت کلیدی: این کانکتورها در برابر لرزش بسیار مقاوم هستند و هرگز شل نمیشوند؛ به همین دلیل برای محیطهای صنعتی و موتورخانهها ایدهآل هستند .
۳. کانکتور گرد صنعتی (M12, M8 و کانکتورهای سری MIL)
این دسته، شاهکلید اتوماسیون صنعتی هستند. این کانکتورها با رزوههای مخصوص (مانند M12 یا M8) روی یکدیگر قفل میشوند و اتصالی بسیار مطمئن و ضد نفوذ ایجاد میکنند . از آنها برای اتصال سنسورها، شیرهای برقی، درایوها، رباتها و تجهیزات مخابراتی در محیطهای صنعتی استفاده میشود .
این کانکتورها معمولاً دارای درجهٔ حفاظت بالایی (مانند IP67 یا IP69K) هستند و در برابر گردوغبار، آب و مواد شیمیایی مقاوماند. مدلهای نظامی این کانکتورها نیز با استانداردهای سختگیرانهتری تولید میشوند .
۴. کانکتورهای فشاری سریع (آداپتورهای مادگی-نری / Bayonet یا Push-Pull)
این کانکتورها با یک حرکت فشاری-چرخشی (Bayonet) یا فشاری-کششی (Push-Pull) به یکدیگر قفل میشوند. از آنها برای اتصال سریع دستگاههای سیار، کابلهای صوتی و تصویری حرفهای، و تجهیزات پزشکی استفاده میشود . این کانکتورها معمولاً برای کاربردهایی طراحی شدهاند که نیاز به اتصال و جداسازی مکرر و سریع دارند.
انتخاب هوشمندانه؛ راهنمای انتخاب کانکتور مناسب
برای خرید یک کانکتور، فقط به قیمت و ظاهر آن نگاه نکنید. یک مهندس یا تکنسین حرفهای با در نظر گرفتن عوامل زیر، بهترین انتخاب را خواهد داشت :
۱. نوع سیگنال یا جریان: آیا قصد انتقال برق (توان بالا)، داده (سیگنال) یا هر دو را دارید؟
۲. تعداد پینها و پهنای باند: تعداد پایههای مورد نیاز و سرعت انتقال داده را مشخص کنید .
۳. شرایط محیطی: دما، رطوبت، گردوغبار و ارتعاشات محیط را در نظر بگیرید و کانکتوری با درجه حفاظت (IP) مناسب انتخاب کنید .
۴. جنس و کیفیت ساخت: کانکتورها باید از مواد باکیفیت و مقاوم در برابر خوردگی ساخته شده باشند. جنس بدنه (فلز یا پلاستیک) نیز در کاربرد آن تأثیرگذار است .
۵. چرخههای اتصال (Mating Cycles): این عدد نشان میدهد که کانکتور چند بار میتواند متصل و جدا شود. برای کاربردهای صنعتی که نیاز به تعویض مکرر دارند، به کانکتورهایی با چرخههای اتصال بالا نیاز دارید .
جمعبندی؛ کانکتورها، ستونهای پنهان دنیای الکترونیک
کانکتورها، شاید کوچکترین قطعات در یک سیستم الکتریکی باشند، اما اگر نباشند، هیچ اتصالی شکل نمیگیرد و هیچ دستگاهی روشن نمیشود. انتخاب درست آنها، بر اساس کاربرد، جنس، کیفیت و محیط نصب، تأثیر مستقیمی بر ایمنی، پایداری و طول عمر سیستم شما دارد. بهیاد داشته باشید که کانکتور، نقطهٔ اتصال شما به دنیای انرژی و اطلاعات است، پس در انتخاب آن وسواس به خرج دهید!
در فروشگاه تخصصی لالهزار ۱۲۴ (واقع در خیابان لالهزار، پلاک ۱۲۴، قلب تخصصی بازار برق ایران)، ما با درک عمیق از این ظرافتهای فنی، مجموعهای کامل از انواع کانکتورهای صنعتی، ساختمانی، فنری، فشاری و گرد را از برندهای معتبر داخلی و خارجی عرضه میکنیم. تیم فنی ما با مشاورهای رایگان و حرفهای، شما را در انتخاب بهترین و مناسبترین کانکتور برای پروژهتان همراهی میکند. اتصالی مطمئن و ایمن را با لالهزار ۱۲۴ تجربه کنید.
