برق اضطراری
امروزه وابستگی ساختمانها، مراکز صنعتی و تجهیزات الکترونیکی به برق، بیش از هر زمان دیگری است. حتی چند ثانیه قطع برق میتواند باعث از بین رفتن اطلاعات، توقف خطوط تولید، آسیب دیدن تجهیزات حساس و ایجاد اختلال در سیستمهای امنیتی شود. به همین دلیل، استفاده از سیستم برق اضطراری به یکی از مهمترین راهکارهای حفظ پایداری انرژی تبدیل شده است.
برق اضطراری به مجموعه تجهیزاتی گفته میشود که هنگام قطع برق شهری یا بروز نوسانات شدید ولتاژ، برق مورد نیاز مصرفکننده را از طریق منابع جایگزین مانند UPS، باتری یا ژنراتور تأمین میکنند. این سیستمها بدون وقفه یا با کمترین تأخیر وارد مدار شده و از خاموش شدن تجهیزات حیاتی جلوگیری میکنند.
در ساختمانهای مسکونی، بیمارستانها، مراکز داده (Data Center)، بانکها، کارخانهها و حتی دفاتر اداری، وجود یک سیستم برق پشتیبان استاندارد نهتنها از خسارتهای مالی جلوگیری میکند، بلکه امنیت اطلاعات و تداوم فعالیت مجموعه را نیز تضمین خواهد کرد.
اجزای اصلی سیستم برق اضطراری
یک سیستم برق اضطراری حرفهای تنها به UPS و باتری محدود نمیشود. بسته به نوع پروژه، تجهیزات مختلفی در کنار یکدیگر وظیفه تأمین برق پایدار و بدون وقفه را بر عهده دارند.

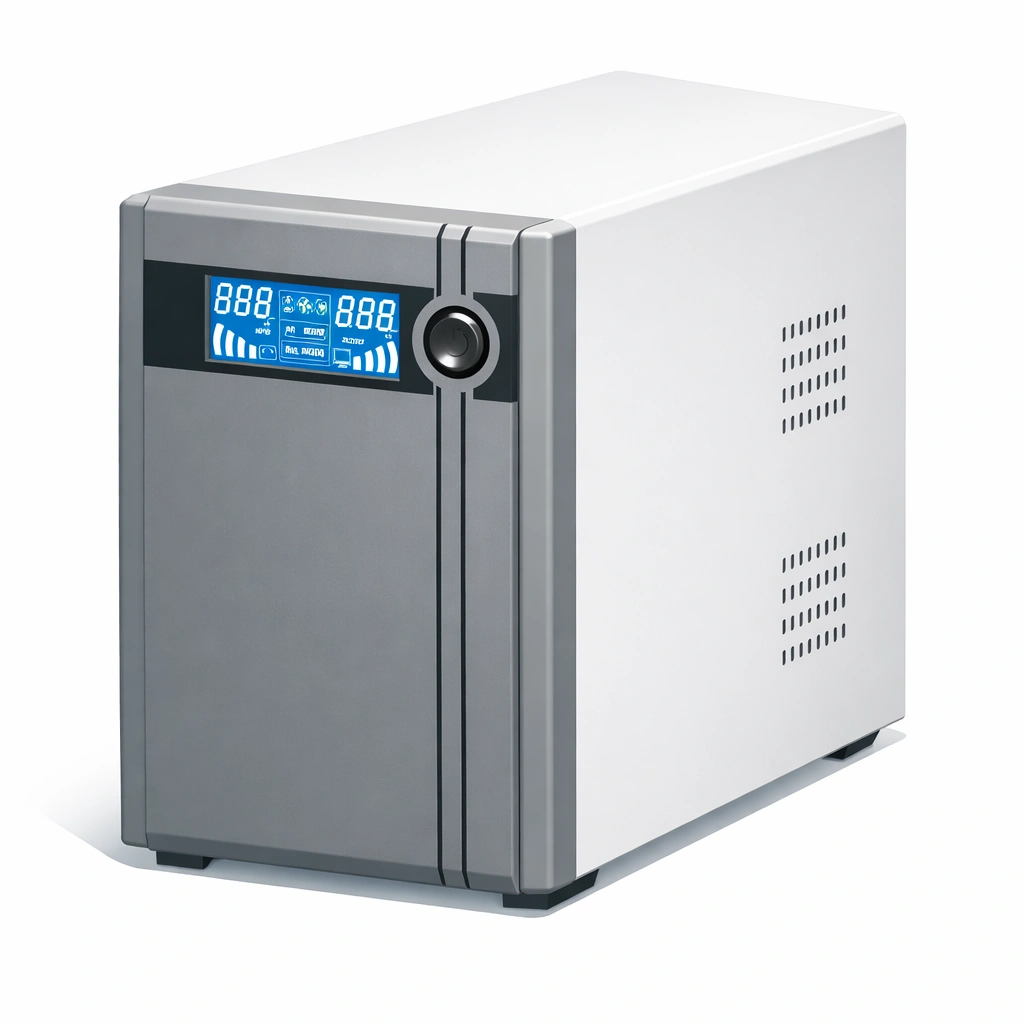

۱. یو پی اس (UPS)
UPS وظیفه تأمین برق لحظهای و محافظت از تجهیزات در برابر قطع برق، افت ولتاژ، افزایش ولتاژ و نویزهای الکتریکی را بر عهده دارد و مهمترین بخش سیستم محسوب میشود.
۲. باتری UPS
باتری انرژی مورد نیاز UPS را ذخیره میکند تا هنگام قطع برق بتواند تجهیزات را برای مدت مشخصی روشن نگه دارد. ظرفیت باتری بر اساس توان مصرفی و مدت زمان بکاپ انتخاب میشود.
۳. رک باتری (Battery Rack)
در پروژههایی که از چندین باتری استفاده میشود، باتریها داخل رک باتری قرار میگیرند.
مزایای رک باتری:
- نظم در کابلکشی
- افزایش ایمنی
- تهویه بهتر
- سهولت سرویس و نگهداری
- اشغال فضای کمتر
رکها معمولاً در مدلهای یک طبقه، دو طبقه، سه طبقه و چند طبقه تولید میشوند.
۴. کابینت باتری (Battery Cabinet)
در UPSهای با ظرفیت بالا، به جای رک از کابینت باتری استفاده میشود.
کابینت باتری علاوه بر محافظت فیزیکی، امکان نصب تعداد زیادی باتری را فراهم کرده و ظاهر منظمتری به اتاق برق میدهد.
۵. شارژر باتری (Battery Charger)
شارژر وظیفه شارژ صحیح باتریها را بر عهده دارد.
یک شارژر استاندارد باید بتواند:
- شارژ شناور (Float Charge)
- شارژ سریع (Boost Charge)
- جلوگیری از شارژ بیش از حد
- محافظت از باتری
را انجام دهد تا عمر باتری افزایش پیدا کند.

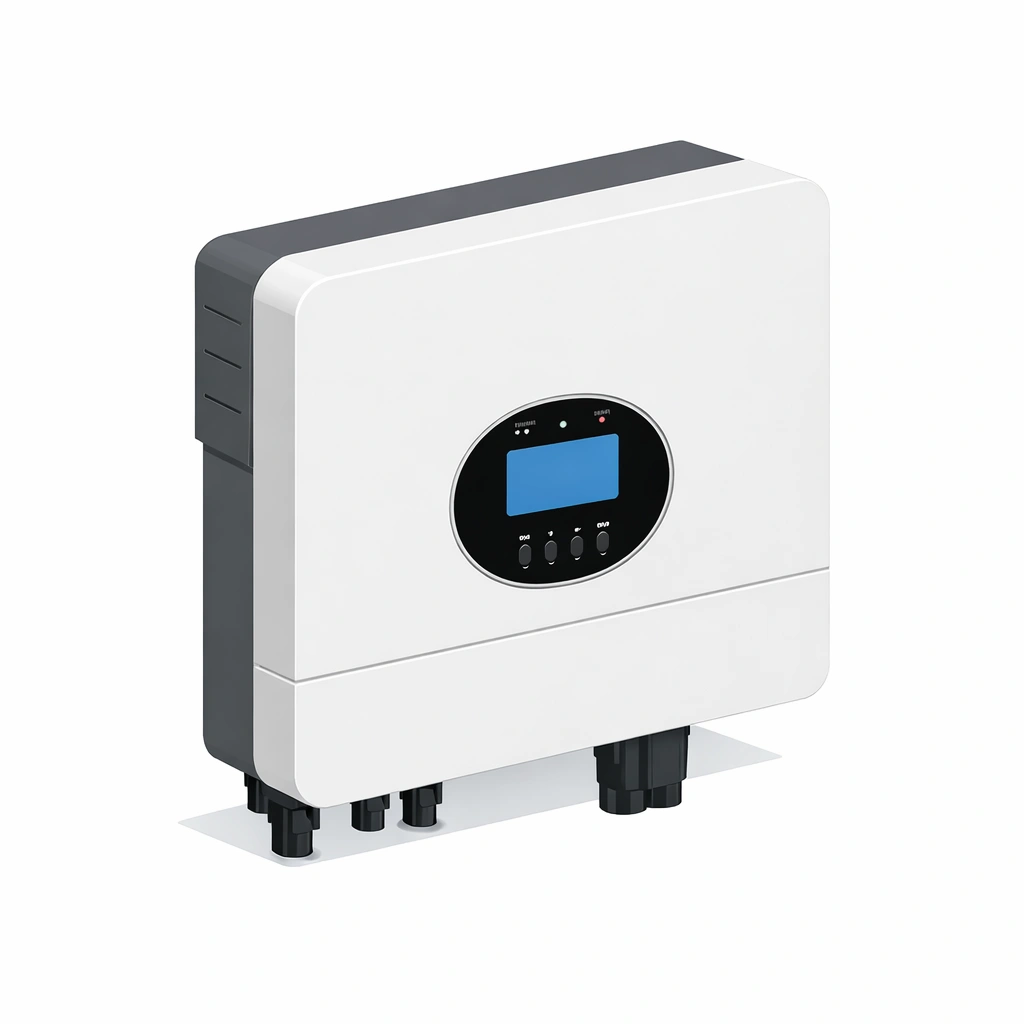

۶. اینورتر (Inverter)
اینورتر برق DC ذخیره شده در باتری را به برق AC تبدیل میکند.
در بسیاری از UPSهای آنلاین، اینورتر داخل دستگاه قرار دارد؛ اما در سیستمهای برق خورشیدی و برق اضطراری صنعتی، ممکن است بهصورت مستقل استفاده شود.
۷. رکتیفایر (Rectifier)
رکتیفایر وظیفه تبدیل برق AC شهری به برق DC را بر عهده دارد.
در UPSهای آنلاین، برق ابتدا توسط رکتیفایر به DC تبدیل شده و سپس توسط اینورتر دوباره به برق AC با کیفیت بالا تبدیل میشود. این فناوری با نام Double Conversion شناخته میشود.

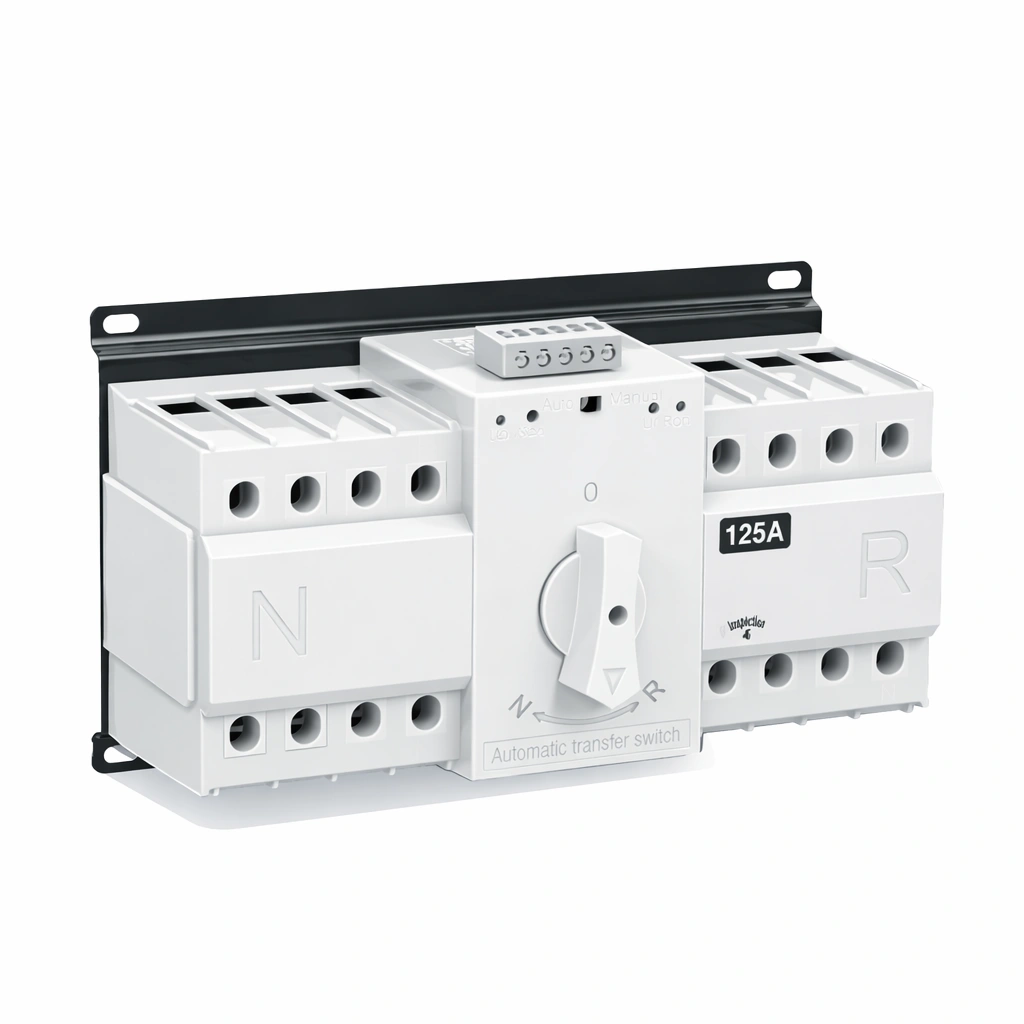

۸. کلید چنج اور (Changeover Switch)
کلید چنج اور یا ATS وظیفه جابهجایی بین برق شهری و منبع برق اضطراری را بر عهده دارد.
این کلید میتواند به صورت:
- دستی
- اتوماتیک (ATS)
- بایپس (Bypass)
باشد.
۹. ژنراتور برق (Diesel Generator)
اگر مدت زمان قطع برق طولانی باشد، UPS بهتنهایی پاسخگو نیست.
در چنین شرایطی، دیزل ژنراتور وارد مدار شده و برق مصرفکننده را تأمین میکند. UPS تا زمان روشن شدن ژنراتور، برق تجهیزات را بدون وقفه تأمین خواهد کرد.
به همین دلیل در بیمارستانها، کارخانهها، دیتاسنترها و مراکز مخابراتی معمولاً UPS و ژنراتور بهصورت همزمان استفاده میشوند.
۱۰. تابلو برق اضطراری
تابلو برق اضطراری وظیفه کنترل، حفاظت و توزیع برق بین تجهیزات مختلف را بر عهده دارد.
در این تابلو معمولاً تجهیزاتی مانند:
- کلیدهای حفاظتی
- فیوزها
- کنتاکتورها
- ATS
- نمایشگر وضعیت سیستم
- تجهیزات اندازهگیری
قرار میگیرند.
۱۱. سیستم مانیتورینگ UPS
در سیستمهای حرفهای، نرمافزار یا ماژول مانیتورینگ امکان مشاهده اطلاعاتی مانند:
- ولتاژ ورودی
- ولتاژ خروجی
- وضعیت باتری
- دمای دستگاه
- زمان بکاپ
- خطاها و هشدارها
را بهصورت لحظهای فراهم میکند.
۱۲. کابل و اتصالات استاندارد
کیفیت کابلها و اتصالات تأثیر مستقیمی بر عملکرد سیستم دارد.
برای جلوگیری از افت ولتاژ و افزایش دما باید از:
- کابل با سطح مقطع مناسب
- سرکابل استاندارد
- شینه مسی
- فیوز مناسب
استفاده شود.
جمعبندی
اگر قصد خرید یو پی اس، باتری UPS یا کلید چنج اور را دارید، دریافت مشاوره تخصصی قبل از خرید اهمیت زیادی دارد. در لالهزار ۱۲۴ انواع تجهیزات برق اضطراری از برندهای معتبر همراه با مشاوره فنی، طراحی سیستم و پشتیبانی تخصصی عرضه میشود تا متناسب با نیاز پروژه، بهترین راهکار را انتخاب کنید.
